Funzionamento stabile filtro d'onda sinusale energia efficace e facile manutenzione

Introduzione dei filtri per onde sinusoidali

I filtri ad onde sinusoidali (noto anche come filtri sinusoidali) sono componenti passivi utilizzati per fornire ai circuiti elettrici le frequenze corrette per garantire prestazioni ottimali.Sono dispositivi a basso passaggio, il che significa che permettono ai segnali a bassa frequenza di passare, ma bloccano o ostacolano i segnali ad alta frequenza..

I circuiti che richiedono cavi più lunghi di solito hanno filtri sinusoidali per convertire i segnali di modulazione della larghezza dell'impulso rettangolare (PWM) in tensione di onda liscia.Ciò impedirà danni prematuri al circuito e prolungherà la vita dei motori a corrente alternata riducendo lo stress sull'isolamento del motore.

A cosa servono i filtri sinusoidali?

I filtri sinusoidali proteggono avvolgimenti e cuscinetti del motore da danni dovuti a picchi di tensione, rimozione del cavo, perdita di corrente e surriscaldamento.,trasportatori, compressori, ascensori e gru.

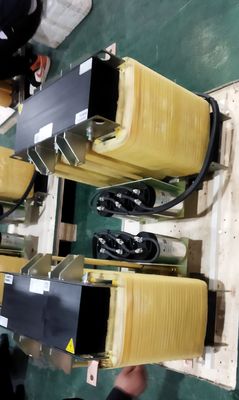

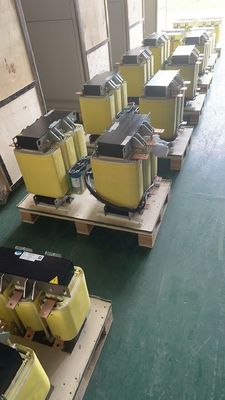

Filtri per onde sinusoidali Inomax

I filtri ad onde sinusoidali di Inomax forniscono un'alimentazione più pulita e sinusoidale al motore. Questo riduce l'accumulo di calore, estende la portata dei cavi e riduce al minimo il rumore.,e rispettare le norme EMI più severe con un filtro Inomax.

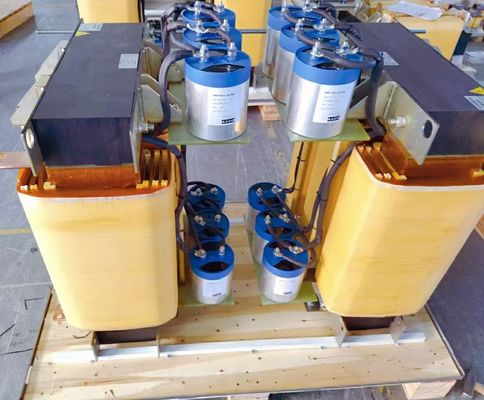

I filtri per onde sinusoidali Inomax sono ideali per applicazioni che richiedono forme d'onda di uscita sinusoidali.600 HzCiò si ottiene attraverso l'uso di moduli condensatori e set di cavi accuratamente progettati.

I nostri filtri sono costruiti per gestire una tensione nominale di 220V 400V 440V 480V 525V 690V CA e sono disponibili in correnti nominali da 1,3A a 710A, rendendoli adatti a varie applicazioni.

Corrente e tensione nominali

I filtri ad onde sinusoidali standard di Inomax sono progettati per essere applicati con i motori standard più comunemente utilizzati e i motori disponibili sul mercato globale.Per esigenze specifiche e speciali, Inomax progetta filtri ad onde sinusale personalizzati, adattati alle esigenze specifiche..

In linea di principio la corrente nominale del motore e il ciclo di esercizio definiscono la
I filtri sinusoidali Inomax sono destinati a un sovraccarico del 150% per 1 minuto, uno all'ora.Al di sopra del 150% di corrente nominale la saturazione dell'induttanza può essere raggiunta e distruggere gli apacitori.
Si raccomanda che la corrente nominale del filtro sinusoidale sia
uguale o superiore alla corrente nominale del motore e deve corrispondere e essere compatibile con la capacità nominale e il ciclo di esercizio del motore.
Per i motori che alimentano i trasformatori di isolamento, selezionare un filtro ad onde sinusoidali con una corrente nominale pari o superiore a quella della corrente primaria del trasformatore.

Selezione del filtro delle onde sinusoidali

Per quanto riguarda la tensione, Inomax offre filtri ad onde sinusoidali per applicazioni a 400 VAC, 500 VAC, 600 VAC e 690 VAC.a tensioni > 500 VAC sono raccomandati filtri ad onde sinusoidali, per proteggere l'isolamento dell'avvolgimento del motore dai picchi di alta tensione.
Se la selezione del motore è stata effettuata prima della selezione del filtro sinusoidale, il metodo usuale consiste nel dimensionare il filtro sinusoidale al motore corrispondente.la corretta scelta della potenza dipende da un lato dalle specifiche relative agli azionamenti, ad es. corrente nominale, tensione, frequenza della linea, frequenza di commutazione dei motori, frequenza del motore, condizioni ambientali (temperatura,L'automobile è in grado di funzionare in condizioni di sicurezza e di sicurezza.Inoltre occorre considerare la lunghezza del cavo del motore, il tipo di cavo, il tipo di motore e alcuni requisiti specifici di applicazione.
