ACS880 2.2KW DTC a frequenza variabile 380V 3 fasi

Brand Name:	Inomax
Model Number:	ACS880-B23-05A6-3B
MOQ:	1
prezzo:	$521

Detail Information

Descrizione di prodotto

Detail Information

Place of Origin:

China

Certificazione:

Size:

167.5*185.8*80mm

Control Mode:

direct torque control

Rated Power:

2.2kw

Nominal Voltage:

380v

Power Phase:

Power Range:

0.75KW-5000KW

Voltage Range:

220v,230v,240v,380v,400v,440v,480v,500v,520v,600v,660v,690v

Protocol Type:

Modbus,CanOpen,Profibus, Profinet,Ethercat,Ethernet

Torque Response:

less than 5 ms

Speed Accuracy:

less than 0.5%

Speed Response:

0.7% s

Frequency Range:

0~1000Hz

Frequency Resolution:

0.01Hz

Input THDi:

<5%

Tension Control:

less than 1%

Evidenziare:

ACS880 2.2KW a frequenza variabile

380v VFD a 3 fasi

Azionamento a frequenza variabile DTC

Descrizione di prodotto

Inomax High Level AC Drive ACS880 2.2KW per applicazioni complesse

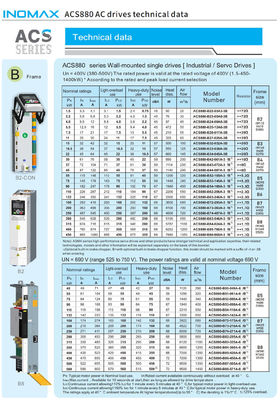

Specifiche del prodotto

Attributo	Valore
Tipo	Convertitore di frequenza
Dimensione	167.5185.880mm
Modalità di controllo	Controllo diretto della coppia
Potenza nominale	2.2KW
Tensione nominale	380V
Numero di fasi di alimentazione	3
Personalizzato	Sì
Garanzia	18 mesi

Panoramica del prodotto

Caratteristiche principali

Tecnologia Direct Torque Control (DTC) equivalente ad ABB
Compatibile con tutti i motori CA a onda sinusoidale, inclusi motori IM/PM/SynRM/Servo
Convertitore a quattro quadranti con capacità di feedback energetico

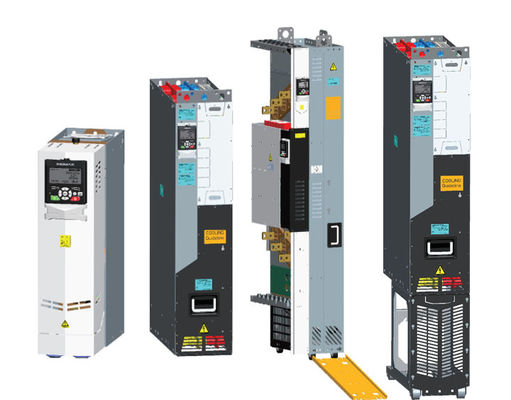

Supporta configurazioni a stack o a moduli multi-azionamento
Ampio intervallo di tensione: 380V-690V (0.75KW-5000KW)
Filtri EMC integrati, reattori CC e unità di frenatura
Supporta più protocolli di comunicazione: Modbus, Profibus, ProfiNET, EtherCAT, Ethernet
2x coppia a velocità zero senza controllo sensore
Tempo di risposta della coppia<5ms per applicazioni senza sensori

Prestazioni avanzate

L'ACS880 offre un eccezionale controllo della velocità con una precisione di risposta dinamica dello 0,7% e una precisione della velocità senza sensori <0,5%. La sua ventola a temperatura controllata intelligente prolunga la durata dell'azionamento risparmiando energia. Le macro applicative integrate semplificano l'installazione e riducono i tempi di messa in servizio.

Applicazioni industriali

L'ACS880 eccelle in ambienti industriali esigenti, tra cui acciaio, cemento, chimica, petrolio e gas, produzione di energia, estrazione mineraria e applicazioni marine. Il suo design robusto e le capacità di controllo avanzate lo rendono ideale per sistemi di automazione complessi.

Esperienza di progetto

Metallurgia: Acciaieria con convertitore

Implementata presso l'acciaieria Henan Yaxin, la nostra soluzione ha soddisfatto i complessi requisiti dell'inclinazione del convertitore con 4 motori sincronizzati da 90KW. Il sistema di controllo master/slave garantisce un posizionamento preciso e la condivisione della coppia, eliminando i problemi di "annuire" e "scuotere".

Progetto laminatoio reversibile a 20 rulli

Il nostro sistema di azionamento rigenerativo alimenta questa applicazione esigente con 4 motori (1900kW avvolgimento principale, 2x2000kW avvolgimento e 250kW svolgimento). La soluzione raggiunge <1% di precisione del controllo della tensione a 600 m/min di velocità massima di laminazione.

Sistema di sollevamento miniera

Selezionati dal gruppo SIEMAG TECBERG per la tecnologia di sollevamento a pozzo, i nostri azionamenti soddisfano i severi requisiti di basse armoniche e coppia elevata a basse frequenze, garantendo la sicurezza in operazioni minerarie critiche.

Progetto banco di prova motori

Il nostro sistema di azionamento rigenerativo a 4 quadranti consente test completi dei motori con funzionalità tra cui test di durata, analisi dell'aumento della temperatura e monitoraggio delle prestazioni in tempo reale.

Sistema di controllo verricello marino

Implementata sulla nave di ricerca scientifica Xiangyanghong, la nostra soluzione offre <3% di armoniche per l'elettronica marina sensibile, fornendo al contempo un preciso coordinamento della coppia multi-macchina per verricelli per cavi da 10.000 m.

Applicazioni nel campo petrolifero

I nostri azionamenti alimentano apparecchiature critiche nel campo petrolifero, inclusi sistemi top drive e pompe di perforazione, offrendo prestazioni affidabili in ambienti esigenti.

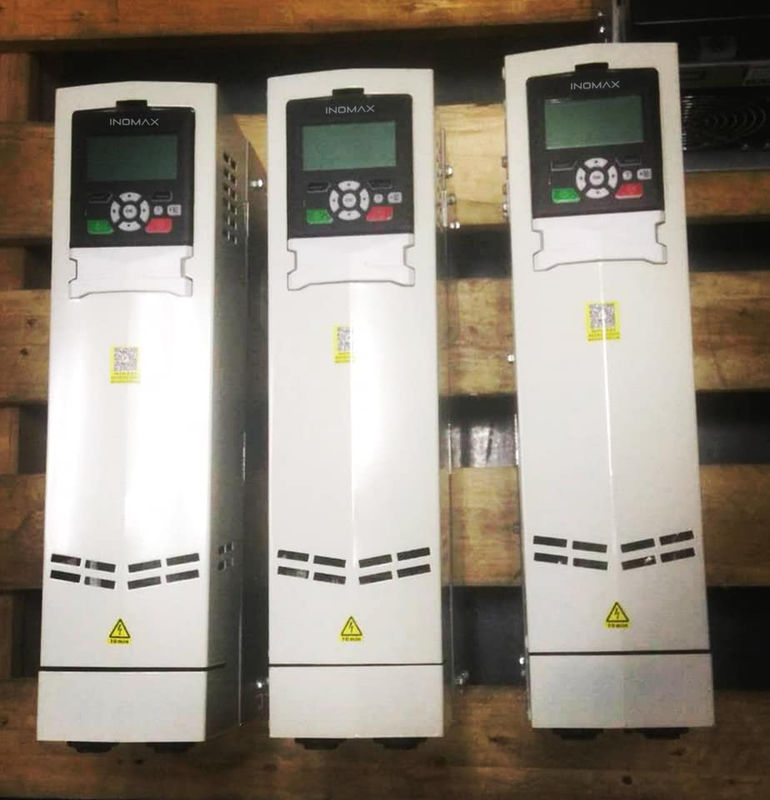

Confezione del prodotto

Domande frequenti

Cos'è il controllo diretto della coppia?

Il Direct Torque Control (DTC) è un metodo avanzato di controllo del motore che controlla direttamente la coppia e il flusso senza richiedere complesse trasformazioni di coordinate. Fornisce tempi di risposta più rapidi e prestazioni dinamiche migliori rispetto ai metodi di controllo tradizionali.

Quali sono i vantaggi del controllo diretto della coppia?

Risposta rapida della coppia e del flusso alle variazioni di riferimento
Alta efficienza con perdite di commutazione minimizzate
Nessun overshoot nella risposta allo step
Controllo semplificato senza necessità di controllori di corrente PI
Compensazione automatica delle variazioni di tensione CC
Basso rumore udibile dovuto allo spettro di commutazione casuale

Che tipo di motore è compatibile con gli inverter?

I nostri inverter sono compatibili con i motori a induzione CA trifase. Per prestazioni ottimali, si consiglia di utilizzare motori di grado inverter con isolamento di tensione appropriato (800 V per la classe 200 V, 1600 V per la classe 400 V).

Come si seleziona un VFD?

I criteri di selezione chiave includono l'abbinamento del VFD alla potenza nominale e alla tensione del motore, considerando i requisiti dell'applicazione (coppia, intervallo di velocità, precisione), le condizioni ambientali e qualsiasi funzionalità speciale necessaria (rigenerazione, protocolli di comunicazione, funzioni di sicurezza).
