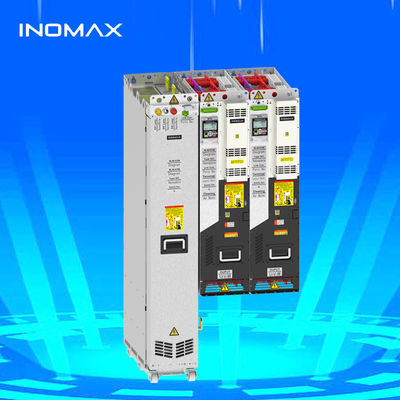

500KW-1000KW VFD a bassa tensione per motore PMSM con potenza a 3 fasi 220V-690V

Brand Name:	Inomax
Model Number:	ACS880-B23-05A6-3B
MOQ:	1
prezzo:	$500

Detail Information

Descrizione di prodotto

Detail Information

Luogo di origine:

Cina

Certificazione:

Modalità di controllo:

Controllo della compensazione dello slittamento, controllo V/F, controllo vettoriale senza sensori,

Tensione nominale:

220 V, 380 V, 690, 1140

Fase di potenza:

Potenza nominale:

1.5 kW-5000 kW

Dimensioni:

167.5*185.8*80mm

Gamma di potenza:

0.75KW-5000KW

Gamma di tensione:

220V, 230V, 240V, 380V, 400V, 440V, 480V, 500V, 520V, 600V, 660 V, 690V

Tipo di protocollo:

Modbus, Canopen, Profibus, Profinet, Ethercat, Ethernet

Risposta di coppia:

Meno di 5 ms

Precisione della velocità:

Meno dello 0,5%

Reazione dinamica:

0,7% s

Gamma di frequenza:

0 ~ 1000Hz

Risoluzione della frequenza:

0,01Hz

Input Thdi:

<5%

Coppia di output:

2 volte coppia a velocità zero

Evidenziare:

500-1000 kW VFD

Convertitore di frequenza variabile 220V-690V

Invertitore di frequenza di 3 fasi

Descrizione di prodotto

500-1000 kW VFD CA per motore PMSM a bassa tensione

Azionamento DTC ad alte prestazioni progettato per applicazioni industriali complesse che richiedono un controllo preciso di velocità, tensione e posizione.

Modello di riferimento	Analogo ACS880 abb
Tipo di prodotto	Azionamento DTC ad alte prestazioni
Applicazioni	Complesso, Forze pesanti, Controllo della velocità, Controllo della tensione, Controllo della posizione, Controllo del sollevamento, DTC, STO, Controllo della coppia di direzione, Coppia sicura spenta
Distanza di potenza	0.75 kW-5000 kW
Voltaggio.	220v, 230v, 240v, 380v, 400v, 440v, 480v, 500v, 520v, 600v, 660v, 690v
Modalità di controllo	Controllo DTC, controllo vettoriale
Protocolli	Modbus, CanOpen, Profibus, Profinet, Ethercat, Ethernet
Garanzia	24 mesi

ACS880 DTC Drive Vantaggi (2,2 kW-5000 kW)

Tecnologia di controllo diretto della coppia equivalente ai sistemi ABB
Compatibile con tutti i motori a onda sinusoidale AC, inclusi i motori IM/PM/SynRM/Servo
Invertitore a quattro quadranti con feedback energetico per risparmio energetico e armoniche ridotte
Supporta configurazioni di tipo stack o di modulo multi-drive
380V-690V di funzionamento da 0,75KW-5000KW
Filtri EMC integrati, reattori a corrente continua e unità di frenatura
Supporta protocolli di comunicazione multipli: Budbus, Profibus, ProfiNET, EtherCAT, Ethernet
2x coppia a velocità zero senza controllo dei sensori
Tempo di risposta della coppia < 5 ms per applicazioni senza sensori (1% di ripetibilità della coppia)
Accuratezza della risposta dinamica del ciclo di velocità: 0,7%
Accuratezza della velocità senza sensori < 0,5% (elimina i sensori nel 95% delle applicazioni)
Tecnologia avanzata di controllo magnetico debole per il risparmio energetico e la riduzione del rumore del motore
Ventilatore intelligente a temperatura controllata per un'efficienza energetica e una durata di vita prolungata
La funzione di programmazione logica integrata riduce la necessità di PLC esterni
Macro di parametri applicativi preconfigurati per una messa in servizio più rapida

Applicazioni industriali

ACS 880 con funzioni di controllo diretto della coppia e risparmio energetico è dotato di quattro quadranti di rigenerazione dell'energia e feedback, con filtri e reattori incorporati.

Produzione di acciaio
Fabbricazione di cemento
Trasformazione chimica
Operazioni petrolifere e di gas
Produzione di energia
Produzione di polimeri e gomma
Fabbriche di pasta e carta
Trasformazione dello zucchero
Operazioni minerarie e minerarie

Esperienza in progetti di metallurgia

Il processo di fabbricazione dell'acciaio da convertitore presso la fabbrica di ferro e acciaio di Henan Yaxin richiedeva un controllo preciso per la produzione di acciaio fuso di qualità.

Motori a frequenza variabile di 4x 90 kW per rotazione continua a 360°
Posizionamento preciso in qualsiasi punto con regolazione della velocità
Interlacciamento di sicurezza con lancia di ossigeno, carrozzina e cappuccio
Funzionamento tollerante ai guasti per completare il ciclo di produzione dell'acciaio corrente durante i guasti
Caratteristiche del sistema di tamponamento per carico d'urto e vibrazioni torsionali

Implementazione della soluzione

La configurazione di controllo master/slave con comunicazione interna tra gli azionamenti garantisce la sincronizzazione assoluta dei quattro motori.L'inverter host regola la velocità e la coppia di uscita mentre gli inverter schiavi seguono la risposta della coppia, eliminando i problemi di "nodding" e "shaking".

Applicazione dei laminatoi

Progetto di mulino reversibile a 20 rotoli con tecnologia di propulsione rigenerativa:

1x 1900kW motore di avvolgimento principale
Motori di avvolgimento da 2x 2000 kW
1x 250kW motore di svincolo
tensione di ingresso 690VAC
Accuratezza di regolazione della tensione < 1%
Velocità massima della linea di rotolamento: 600 m/min
Progettazione del sistema: inverter 5x AFE + 16x SMM

Esperienza di sollevamento di mine

Il gruppo SIEMAG TECBERG ha selezionato i nostri azionamenti per i sistemi di sollevamento degli alberi che richiedono:

Funzionamento a basse armonie
Torsione elevata a bassa frequenza
Controllo preciso della velocità bassa per la sicurezza

Progetto di banco di prova motore

Il sistema è dotato di due motori (MUT e DM) con velocità e coppia gestite dal controller, che consentono:

Prova di durata e di proprietà meccaniche
Valutazione delle prestazioni in caso di aumento di temperatura e sovraccarico
Analisi delle prestazioni e dell'efficienza di indebolimento sul campo
Visualizzazione in tempo reale di tensione, corrente, coppia, velocità, potenza ed efficienza

Selezione del VFD per il banco di prova

Componenti chiave:

Rettificatore AFE con filtro LCL (THDi<5%)
2x unità di potenza con gamma di uscita da 0 a 1000 Hz (risoluzione 0,01 Hz)
Risposta alla coppia in circuito aperto < 20 ms
Unità di controllo del raddrizzatore (RCU) e unità di controllo dell'inverter (ICU)

4Q Vantaggi del propulsore rigenerativo

Risparmi energetici significativi grazie al feedback della rete
Caratteristiche di carico bidirezionale
Ampia gamma di adattamento alle velocità (coppia nominale da zero a 5-6 volte l'indebolimento del campo)
Velocità di risposta alla coppia elevata (livello di ms)
Capacità di resistenza al trascinamento per uso multiuso

Sistema di controllo delle verricelle marine

Il verricello del cavo principale della nave di ricerca scientifica Xiangyanghong di 10.000 metri richiede:

Armoniche < 3% per evitare interferenze elettromagnetiche
Coordinamento della coppia multi-macchina ad alta precisione
Armoniche di radiazione e di conduzione estremamente basse

Applicazioni nei campi petroliferi

Domande frequenti

Che cos'è il controllo diretto della coppia?

Il controllo diretto della coppia (DTC) è un metodo avanzato di controllo del motore che regola direttamente la coppia e il flusso senza richiedere complesse trasformazioni di coordinate.Fornisce una risposta rapida alla coppia e un'elevata efficienza riducendo al minimo le perdite di commutazione.

Quali sono i vantaggi del controllo diretto della coppia?

Risposta rapida della coppia e del flusso alle variazioni di riferimento
Alta efficienza con minime perdite di commutazione
Nessuna eccessione nella risposta di passaggio
Non sono richieste trasformazioni di coordinate dinamiche
Non è necessario un modulatore separato
Non sono richiesti regolatori di corrente PI o sintonizzazione
La commutazione casuale riduce il rumore acustico
Compensazione automatica delle variazioni di tensione in CC
Sincronizzazione rapida con macchine rotanti

Che tipo di motore è compatibile con gli inverter?

Sono compatibili motori ad induzione a corrente alternata a tre fasi, preferibilmente motori di grado inverter con isolamento 800V per gli inverter di classe 200V o isolamento 1600V per gli inverter di classe 400V.Corrispondere sempre l'inverter alle specifiche del motore.

Quali sono le cause comuni di insufficienza motoria?

Gli studi dell'industria mostrano: 41% legato al cuscinetto, 37% legato allo statore, 10% legato al rotore e 12% altre cause.

Come si seleziona un VFD?

Considerate le specifiche del motore, i requisiti di applicazione, le condizioni ambientali e le caratteristiche richieste come la frenata, i protocolli di comunicazione e la precisione di controllo.
