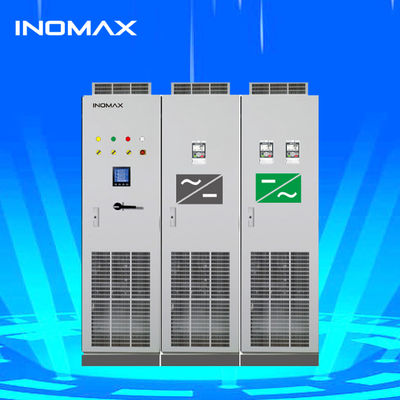

185KW-315KW Azionamento a frequenza variabile per motore sincrono a bassa tensione con potenza a 3 fasi 220V-1140V

Brand Name:	Inomax
Model Number:	ACS880-B23-05A6-3B
MOQ:	1
prezzo:	$500

Detail Information

Descrizione di prodotto

Detail Information

Luogo di origine:

Cina

Certificazione:

Modalità di controllo:

Controllo della compensazione dello slittamento, controllo V/F, controllo vettoriale senza sensori,

Tensione nominale:

220 V, 380 V, 690, 1140

Fase di potenza:

Potenza nominale:

1.5 kW-5000 kW

Dimensioni:

167.5*185.8*80mm

Gamma di potenza:

0.75KW-5000KW

Gamma di tensione:

220V, 230V, 240V, 380V, 400V, 440V, 480V, 500V, 520V, 600V, 660 V, 690V

Tipo di protocollo:

Modbus, Canopen, Profibus, Profinet, Ethercat, Ethernet

Risposta di coppia:

Meno di 5 ms

Ripetibilità della coppia:

Precisione della velocità:

Meno dello 0,5%

Risposta di velocità:

0,7% s

Gamma di frequenza:

0 ~ 1000Hz

Risoluzione della frequenza:

0,01Hz

Input Thdi:

<5%

Evidenziare:

185 kW-315 kW motore a frequenza variabile

220V-1140V VFD

Invertitore di frequenza di 3 fasi

Descrizione di prodotto

Azionamento a frequenza variabile 185KW-315KW per motore sincrono a bassa tensione

Convertitore DTC ad alte prestazioni ACS 880 per applicazioni industriali complesse tra cui controllo della velocità, controllo della tensione, controllo della posizione e controllo del sollevamento.

Riferimento al modello	ACS880 abb analogico
Tipo di prodotto	Unità DTC ad alte prestazioni
Applicazioni	Complesso, per impieghi gravosi, controllo della velocità, controllo della tensione, controllo della posizione, controllo del sollevamento, DTC, STO, controllo della coppia direzionale, Safe Torque Off
Gamma di potenza	0,75KW-5000KW
Voltaggio	220 V, 230 V, 240 V, 380 V, 400 V, 440 V, 480 V, 500 V, 520 V, 600 V, 660 V, 690 V
Modalità di controllo	Controllo DTC, controllo vettoriale
Protocolli	Modbus, CanOpen, Profibus, Profinet, Ethercat, Ethernet
Garanzia	24 mesi

Vantaggi dell'azionamento DTC ACS880

Tecnologia di controllo diretto della coppia equivalente ad ABB
Compatibile con qualsiasi motore CA a onda sinusoidale, compresi i motori IM/PM/SynRM/Servo
Inverter a quattro quadranti con feedback di energia per risparmio energetico e riduzione delle armoniche
Supporta inverter di tipo stack o inverter di tipo moduli multi-drive
Gamma 380V-690V da 0,75KW-5000KW
Filtri EMC standard integrati, reattanza DC e unità di frenatura
Supporta molteplici protocolli di comunicazione: Budbus, Profibus, ProfiNET, EtherCAT, Ethernet
Coppia 2x a velocità zero senza controllo del sensore
Tempo di risposta della coppia<5ms per applicazioni sensorless

Precisione della risposta dinamica del loop di velocità: 0,7%
Precisione della velocità senza sensore<0,5% (nessun sensore necessario nel 95% delle applicazioni)
La tecnologia avanzata di controllo magnetico debole riduce al minimo le perdite del motore
La ventola intelligente con controllo della temperatura prolunga la durata dell'unità
La funzione di programmazione logica integrata riduce i requisiti del PLC
Macro di parametri applicativi multipli per una facile messa in servizio

L'ACS 880 con controllo diretto della coppia e funzioni di risparmio energetico è dotato di rigenerazione e feedback dell'energia a quattro quadranti, con filtri e reattori integrati. Ideale per applicazioni nel settore dell'acciaio, del cemento, dei prodotti chimici, del petrolio e del gas, dell'energia e minerarie.

Esperienza nel progetto applicativo

Progetto metallurgico: stabilimento siderurgico e siderurgico di Henan Yaxin

Il processo di produzione dell'acciaio mediante conversione richiede sistemi di controllo precisi per la produzione di acciaio fuso di qualità. La nostra soluzione utilizzava 4 set di motori a frequenza variabile da 90 kW con controllo master/slave per la sincronizzazione assoluta, eliminando i problemi di "oscillazione" e "scuotimento".

Applicazione per laminatoi

Progetto di mulino reversibile a 20 rulli con tecnologia di azionamento rigenerativa con 4 motori (avvolgimento principale da 1900 kW, avvolgimento 2x2000 kW e svolgitore da 250 kW). Il nostro progetto ha utilizzato 5 inverter AFE +16 SMM con precisione di controllo della tensione<1%.

Il mio sistema di sollevamento

Sviluppato per il gruppo SIEMAG TECBERG per soddisfare i severi requisiti di basse armoniche e coppia elevata a bassa frequenza, garantendo la sicurezza nelle operazioni di sollevamento dell'albero.

Progetto Banco Prova Motori

Il sistema è dotato di due motori (MUT e DM) con controller che gestisce velocità e coppia. Le funzionalità includono test di durata, analisi dell'aumento della temperatura, prestazioni di indebolimento del campo e monitoraggio dell'efficienza in tempo reale.

Vantaggi principali per il banco prova motori:

Significativo risparmio energetico grazie al feedback della rete
Caratteristiche di carico bidirezionale
Ampia gamma di adattamento della velocità
Elevata velocità di risposta della coppia (livello ms)
Funzionalità anti-trascinamento per più applicazioni

Progetto chiave nazionale: nave per la ricerca scientifica Xiangyanghong

Sistema di azionamento per verricello marino di fascia alta con armoniche<3%, soddisfacendo i severi requisiti di interferenza elettromagnetica per le apparecchiature elettroniche di precisione.

Applicazioni nel settore petrolifero

Soluzioni VFD specializzate per i migliori sistemi di azionamento e sistemi di pompe di perforazione nelle operazioni nei giacimenti petroliferi.

Produzione e confezionamento

Domande frequenti

Cos'è il controllo diretto della coppia?

Il controllo diretto della coppia (DTC) è un metodo avanzato di controllo del motore che fornisce una risposta rapida della coppia senza la necessità di complesse trasformazioni delle coordinate.

Quali sono i vantaggi del controllo diretto della coppia?

Risposta rapida di coppia e flusso
Alta efficienza con perdite di commutazione ridotte al minimo
Nessun superamento nella risposta al gradino
Controllo semplificato senza controller di corrente PI
Compensazione automatica delle variazioni di tensione DC
Basso rumore udibile grazie alla commutazione casuale

Che tipo di motore è compatibile con gli inverter?

Sono compatibili i motori a induzione CA trifase, preferibilmente motori di tipo inverter con isolamento della classe di tensione adeguata (800 V per la classe 200 V, 1600 V per la classe 400 V).

Come si seleziona un VFD?

Considerare le dimensioni del motore, i requisiti dell'applicazione, le caratteristiche di controllo necessarie e le condizioni ambientali. Abbina le specifiche VFD ai requisiti del tuo motore.
