2000 HP Filtro armonico passivo THDI Meno del 5% Filtro shunt passivo Funzionamento stabile

A causa dell'ampio utilizzo di apparecchiature di carico non lineare in settori commerciali e industriali, il sistema di alimentazione delle imprese presenta un pesante inquinamento armonico.Migliorare la qualità dell'energia della rete e garantire un funzionamento sicuro della reteLe aziende utilizzano generalmente filtri armonici attivi o dispositivi di filtraggio armonici passivi per ridurre l'armonica.

1. Configurazione e principio di funzionamento è diverso

con una capacità di accensione superiore a 50 W, is a new type of power electronic equipment which are developed based on the high-speed DSP devices and adopts the modern power electronics technology and digital signal processing technology to realize dynamically suppressing harmonics and compensating reactive power.
Il sistema Active Harmonic Filters è costituito principalmente da tre parti: modulo di rilevamento armonico, modulo di controllo e modulo ponte inverter.Quando le armoniche della griglia sono rilevate dal modulo di rilevamento delle armoniche, il modulo di comando calcola il valore di corrente da compensare e invia il comando al modulo ponte dell'inverter,allora il modulo ponte dell'inverter genera una corrente uguale ma opposta per compensare la corrente armonicaPossiamo prendere il filtro attivo come fonte di corrente, che può ottenere l'effetto di filtraggio armonico generando attivamente corrente armonico inversa.

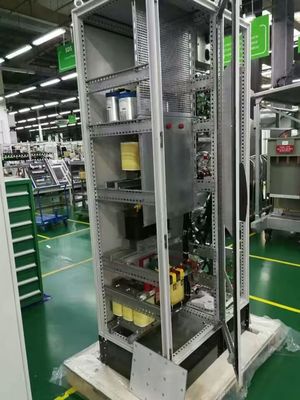

Il filtro armonico passivo (PHF) è un dispositivo di filtraggio meccanico realizzato combinando condensatori di potenza, reattori e resistori.Sulla base delle caratteristiche di impedenza intrinseche del condensatore e della resistenza, il filtro di potenza passivo presenta una bassa impedenza all'armonica di una frequenza specifica e fornisce un canale di bypass per la corrente armonica a tale frequenza,che consente alla corrente armonica di fluire nel filtro anziché nella rete elettricaIl filtro passivo è come un carico aggiuntivo che assorbe le armoniche.

2La capacità di filtraggio armonico e di compensazione della potenza reattiva è diversa.

L'APF può rispondere attivamente entro un certo intervallo e monitorare e compensare dinamicamente la variazione della corrente armonica nella rete elettrica.Può compensare tutte le armonie o compensare selettivamente gli ordini armonici tra il 2 ° e il 50 ° ordineL'effetto delle oscillazioni armoniche può raggiungere oltre il 95%.il filtro attivo può anche compensare dinamicamente la potenza reattiva dell'onda fondamentale e migliorare il fattore di potenzaInoltre, l'AHF adotta un metodo lineare dinamico in tempo reale per la compensazione, che può ridurre le armoniche fluttuanti e la potenza reattiva che variano sia in frequenza che in dimensione allo stesso tempo,e la correzione della potenza reattiva è senza gradini e senza soglie di commutazione.
La maggior parte dei filtri armonici passivi sono progettati per armonici di frequenze specifiche.Può solo eliminare le armoniche di ordini fissi (3,5,7) in un certo intervallo di frequenza. Poiché la struttura è semplice, la compensazione dinamica in tempo reale non può essere realizzata. Pertanto, l'effetto di attenuazione armonica può raggiungere solo circa il 65%.E poiché il filtro di potenza reattiva deve occupare la capacitàInoltre, i filtri passivi utilizzano un metodo di compensazione non lineare nel trattare l'ottimizzazione della potenza reattiva.Perché è un input graduale, vi è una soglia di cambio per l'indennizzo.

3Il tempo di risposta e l'influenza della variazione di frequenza sono diversi.
Il filtro armonico attivo adotta il sistema di controllo IGBT, che ha un'elevata controllabilità e una risposta rapida, e le prestazioni di compensazione non sono influenzate dalla frequenza della rete.L'algoritmo avanzato consente al dispositivo di calcolare l'uscita della prossima frequenza di commutazione entro 10 msPertanto, la velocità di risposta non supera i 10 ms. Può realizzare una compensazione rapida e stabile per armoniche in rapido cambiamento.
Il reattore di filtraggio armonico passivo utilizza la commutazione dei contattori, la velocità di risposta è lenta e il cambiamento di frequenza dei filtri passivi farà spostare il punto di risonanza.che ridurrà l'effetto di filtraggio armonico.

4L'influenza dell'impedenza del sistema e delle variazioni di carico sono diverse.
I filtri attivi non sono influenzati dall'impedenza del sistema e dalle variazioni di carico, eliminando il rischio di risonanza con l'impedenza del sistema.Quando la componente delle armoniche è superiore alla capacità di compensazione AHF, solo l'effetto di compensazione si riduce, e l'attrezzatura non verrà danneggiata.
I filtri passivi sono gravemente influenzati dall'impedenza della rete e esistono rischi di amplificazione armonica e risonanza armonica.Il PHF può danneggiarsi o addirittura bruciarsi a causa del sovraccarico.

5La capacità di espansione è diversa.
Il diagramma del filtro armonico attivo è un progetto modulare con elevata densità di potenza e struttura leggera.la capacità può essere ampliata inserendo nuovi moduli AHFInoltre, oltre al filtro armonico attivo tipo rack, l'AHF dispone anche di moduli a parete che possono essere installati anche senza armadio.
I filtri armonici passivi hanno una grande quantità di configurazione di banche di condensatori di potenza.Una volta terminata l'installazioneSe l'espansione del PHF è necessaria, è necessario aggiungere nuovamente il circuito del filtro e riorganizzare lo spazio di tutto l'armadio.E'molto probabile aggiungere un nuovo gabinetto di distribuzione di energiaInoltre, le caratteristiche di filtraggio dei filtri passivi sono fortemente influenzate dai parametri del sistema.il dispositivo di filtraggio può fallire o addirittura causare risonanza.

6I costi di produzione e manutenzione sono diversi.
I filtri armonici attivi utilizzano la commutazione ad alta frequenza di componenti elettrici avanzati per realizzare l'annullamento armonico, quindi il costo di produzione è relativamente elevato.Ma anche se il costo iniziale dell'investimento è elevato, l'effetto di compensazione migliore, le basse perdite e i bassi costi di manutenzione lo rendono più economico da considerare in una prospettiva a lungo termine.
Il costo iniziale di investimento del PHF è basso, ma a causa dei suoi svantaggi come la grande perdita e il dispositivo stesso ha contenuto armonico, ecc.,il costo futuro della manutenzione è relativamente elevato.

7I siti di applicazione sono diversi.
Il filtro di potenza attiva è utilizzato principalmente per i siti in cui la componente armonica e le dimensioni cambiano dinamicamente e la componente armonica è ricca.
I filtri di potenza passivi sono principalmente adatti per siti in cui i componenti armonici e le dimensioni sono relativamente stabili e i componenti armonici sono relativamente semplici.

Tutto sommato, AHF VS PHF, quale è migliore per migliorare la qualità dell'energia?

I filtri armonici attivi sono la serie moderna di filtri armonici passivi.Il filtro di potenza attivo è la prima sceltaSe il budget è limitato, la compensazione di combinazione ibrida di filtro armonico attivo e banche di condensatori convenzionali sono anche accettabili.i filtri passivi saranno la scelta migliore.

Inomax è un esperto professionale di filtraggio armonico. Non solo produciamo apparecchiature di filtraggio armonico, ma offriamo anche soluzioni di filtraggio armonico.I nostri ingegneri vi aiuteranno ad analizzare e dare la soluzione esatta per migliorare PF e ridurre THDi gratuitamente.
